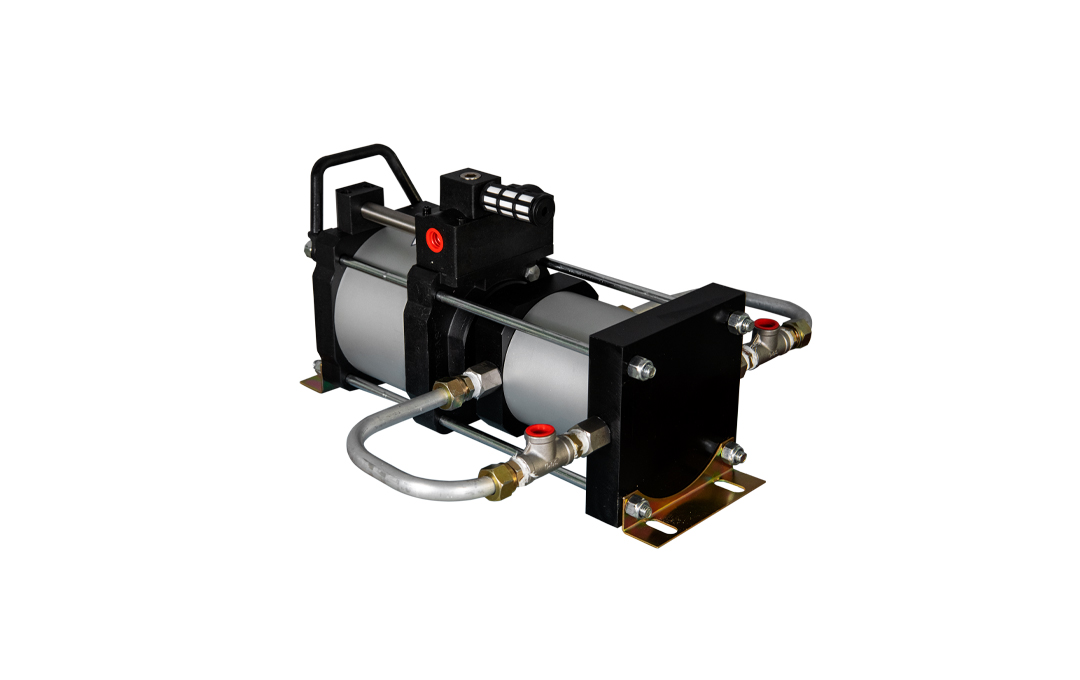

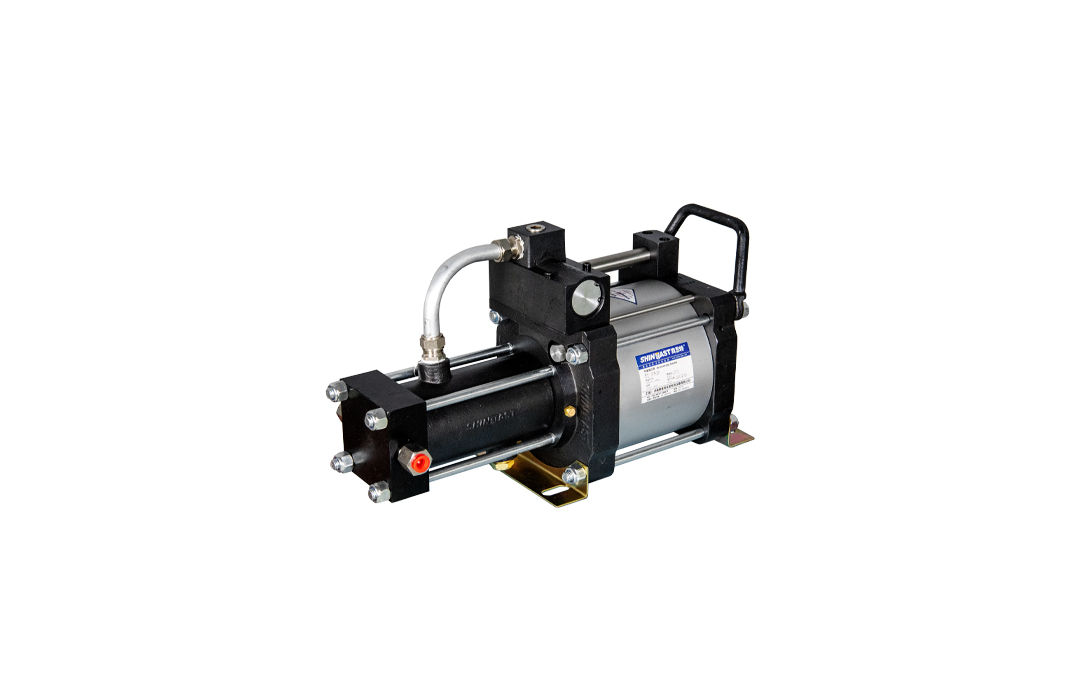

氣體增壓泵
產品介紹
STA系列氣體增壓泵采用單氣控非平衡氣體分配閥來實現泵的往復運動，全部采用鋁合金及不銹鋼制造，全部密封件均為進口優質產品，最大設計驅動氣壓均為10bar,為了保證泵的壽命,建議驅動氣壓≤8bar。
該系列泵的驅動活塞直徑為160mm，為單作用泵，所有單作用泵泵頭均帶有排氣冷卻。
型號 | 增壓比 | 最小氣體 入口壓力PA | 最大氣體 入口壓力PA | 最大氣體出口壓力PB | 氣體出口 壓力計算公式PB= | 接口尺寸 | 最大流量LN/min (PL=6bar) | |||||
bar | psi | bar | psi | bar | psi | 驅動口 | 入口 | 出口 | ||||
STA0.6 | 0.6：1 | 0.1 | 1.45 | 6 | 87 | 3.6 | 53 | 0.6PL | ZG1/2 | NPT1/2 | NPT1/2 | 1130(PA=6(bar) |
STA02 | 2:1 | 1.7 | 24.65 | 16 | 232 | 16 | 232 | 2 PL | ZG1/2 | NPT1/2 | NPT1/2 | 960(PA=6(bar) |
STA05 | 5:1 | 3.5 | 50.75 | 40 | 580 | 40 | 580 | 5PL | ZG1/2 | NPT1/2 | NPT1/2 | 360(PA=6bar) |
STA06 | 6;1 | 4.5 | 65.25 | 48 | 696 | 48 | 696 | 6PL | ZG1/2 | NPT3/8 | NPT3/8 | 110(PA=6bar) |
STA10 | 10:1 | 5.5 | 79.75 | 80 | 1160 | 80 | 1160 | 10PL | ZG1/2 | NPT3/8 | NPT3/8 | 196(PA=20bar) |
STA25 | 25:1 | 10 | 145 | 200 | 2900 | 200 | 2900 | 25PL | ZG1/2 | NPT1/4 | NPT1/4 | 81(PA=20 bar) |
STA40 | 40:1 | 15 | 217.5 | 320 | 4640 | 320 | 4640 | 40PL | ZG1/2 | NPT1/4 | NPT1/4 | 49(PA=20 bar) |
STA60 | 60:1 | 25 | 362.5 | 480 | 6960 | 480 | 6960 | 60PL | ZG1/2 | NPT1/4 | NPT1/4 | 61(PA=20bar) |
STA100 | 100:1 | 35 | 507.5 | 800 | 11600 | 800 | 11600 | 100PL | ZG1/2 | NPT1/4 | M14×1.5 7/16-20 | 39(PA=20 bar) |
STA100-2 | 200:1 | 45 | 653 | 15000 | 21750 | 15000 | 21750 | 200PL | ZG1/2 | NPT1/4 | M14×1.5 7/16-20 | 40(PA=40bar) |
PL=驅動氣壓 PA=輸入氣壓 PB=輸出氣壓
