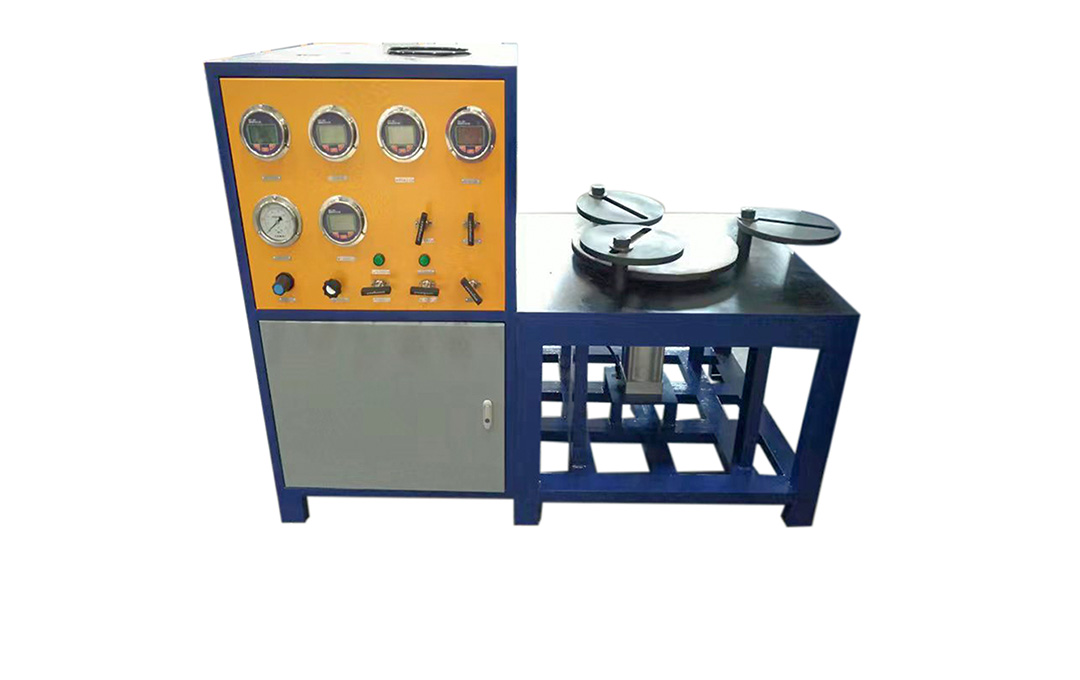

呼吸閥綜合試驗臺

概述

我公司自行設計和制造的呼吸閥測試臺，具備正壓呼出測試、負壓吸入測試之功能。其結構緊湊，功能齊全，操作方便，靈敏準確的特點，已在中石油、中石化、中海油、各類物資儲備中心得到廣泛應用，深受用戶歡迎。

工作原理

呼吸閥檢測臺由真空泵、空、檢測面板、控制閥門和檢測平臺組成。（正壓氣源需客戶自備）利用真空泵得到負壓壓力來檢測呼吸閥的吸入開啟壓力，利用空氣泵得到正壓壓力來檢測呼吸閥的呼出開啟壓力，從而檢出呼吸閥的吸入、呼出的壓力值是否符合標準（目前國標SY/T0511-1996標準），判定呼吸閥是否合格。

特點

1、配置有三爪自動夾緊機構用于自動夾緊密封；

2、選配自動控制實驗裝置,用于實時顯示壓力曲線,輸出實驗報告，配置美國NI采集卡，賽思特LabVIEW軟件；

3、適用范圍廣,DN25-DN600。

主要技術參數

1、檢測壓力：呼出壓力為：0 Pa～100kPa；吸入壓力為：-20kPa～0 Pa。

2、檢測通徑范圍： DN25～DN600的各類呼吸閥。

3、測試流量范圍：呼出流量為：0~500標方/小時  吸入流量為：0~300標方/小時

4、工作溫度范圍：-20-°C-60°C

5、適用電源：220V/380V

6、控制方式：手動控制/PLC控制/計算機自動控制
